Теневая конструкция для марины яхт-дока на Мальдивах
In the Maldives' tropical coastal environment, this arched PTFE installation provides 1636㎡ of marine-grade coverage. The Marina Shade Structure resists corrosion while offering a durable, low-maintenance protection solution for yacht docking.
Местоположение
Мальдивы
Площадь покрытия (м²)
1636 м²
Скорость ветра
Ветер 180 км/ч
Дата завершения
06/2022
Обзор проекта
Этот проект навеса из растяжимой мембраны расположен на Мальдивах и был завершен в 2022 году. Площадь конструкции составляет примерно 1 636 м², она предназначена для создания тени на лодочной марине. Навес имеет арочную форму крыши, поддерживаемую стальным каркасом. Все стальные элементы обработаны эпоксидной цинконаполненной грунтовкой и белым финишным покрытием для повышенной коррозионной стойкости. Крыша облицована белой архитектурной мембраной из ПТФЭ плотностью 1100 г/м² с классом пожарной опасности B1, что соответствует стандартам безопасности для временных зданий и общественных пространств.
Визуализация чертежа
Визуализация перед изготовлением
Проектирование и визуализация
Задача - Решение
Заказчику требовался навес из растяжимой мембраны для марины, обеспечивающий эффективную защиту от солнца и дождя и гармонично вписывающийся в планировку причала. С учетом условий на участке и функциональных требований наши проектировщики разработали арочное соединенное решение для навеса, сочетающее легкость конструкции с современной архитектурной привлекательностью, полностью удовлетворяющее проектным целям.
Монтаж - Поддержка

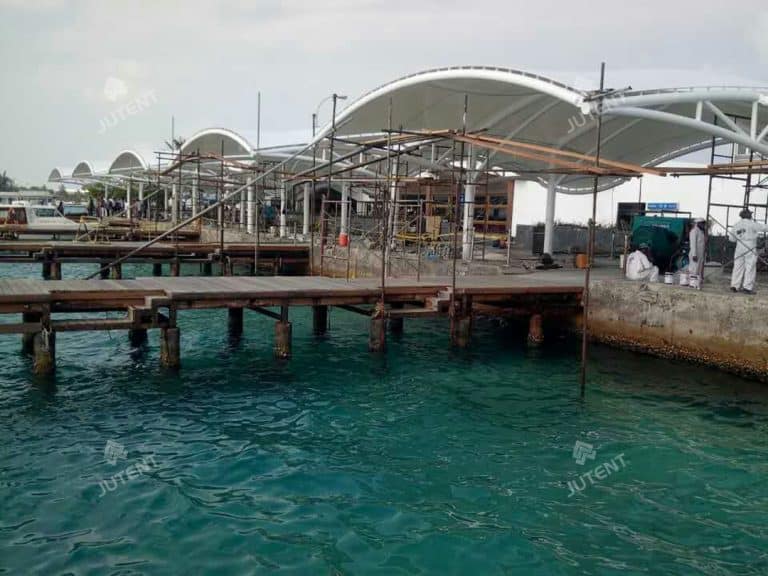

Монтаж выполнялся местной бригадой под руководством наших профессиональных инженеров на месте. Был применен метод сборки сегментами для обеспечения равномерного натяжения мембраны и точного выравнивания. Проект был завершен эффективно и в соответствии с утвержденным графиком и спецификациями.
| Спецификация | ||
|---|---|---|
| Тип ткани | PVDF | |
| Тип каркаса | Каркасная конструкция | |
| Расчетная нагрузка | Ветер 180 км/ч | |
| Срок службы | 25-30 лет | |
| Гарантия | 10 лет | |
