การป้องกันน้ำขังบนหลังคาสนามกีฬาระยะยาว

การออกแบบสนามกีฬา กีฬา tensile ส่งผลต่อการระบายน้ำ ประสิทธิภาพลม และการบำรุงรักษาระยะยาว — ไม่ใช่แค่รูปลักษณ์เท่านั้น การตัดสินใจทั้งหกข้อนี้มีผลกระทบมากที่สุดต่อประสิทธิภาพของโครงสร้างตามที่กำหนด

เมื่อวางแผน สนามกีฬา การออกแบบหลังคา สถาปนิกและผู้รับเหมาต้องเผชิญกับการตัดสินใจสำคัญหลายประการที่เกินกว่าความสวยงาม ประสิทธิภาพสูงสุดของโครงสร้าง — ความสามารถในการระบายน้ำอย่างมีประสิทธิภาพ ทนต่อแรงลมในพื้นที่ และให้ร่มเงาที่ยั่งยืนโดยไม่ต้องบำรุงรักษามากเกินไป — ขึ้นอยู่กับการเลือกทางวิศวกรรมที่ทำในช่วงต้นของกระบวนการออกแบบ คู่มือนี้อธิบายการตัดสินใจที่มีผลกระทบมากที่สุด 6 ประการใน ออกแบบหลังคาสนามกีฬาโดยให้ข้อมูลเชิงลึกเพื่อให้แน่ใจว่าได้โซลูชันที่ใช้งานได้จริง ทนทาน และคุ้มค่า

การตัดสินใจที่ 1: รูปทรงของหลังคา — รูปร่างส่งผลต่อการระบายน้ำและแรงลมอย่างไร

รูปทรงพื้นฐานของหลังคาเทนไซล์กำหนดพฤติกรรมเชิงโครงสร้างและประสิทธิภาพด้านสิ่งแวดล้อม สำหรับ ออกแบบหลังคาสนามกีฬารูปแบบทั่วไป ได้แก่ โค้งรูปถัง ไฮพาร์ (พาราโบลอยด์ไฮเปอร์โบลิก) กรวย และรูปทรงอิสระที่กำหนดเอง แต่ละรูปแบบมีข้อดีและข้อเสียที่แตกต่างกันในเรื่องการระบายน้ำและความต้านทานลม

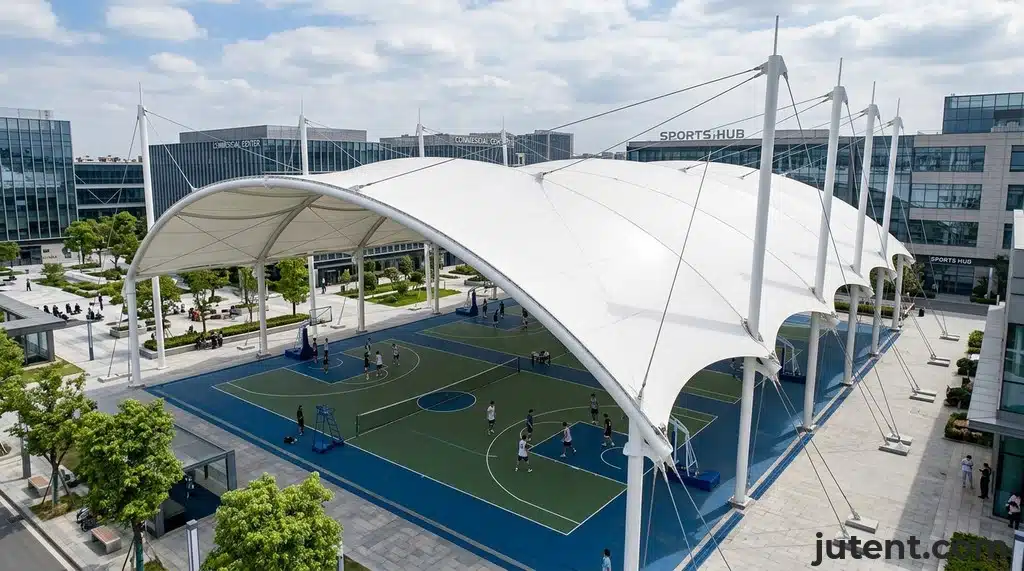

หลังคาโค้งแบบบาร์เรล ซึ่งมักรองรับด้วยซุ้มโค้งหรือโครงถัก ให้พื้นที่ปกคลุมที่ยอดเยี่ยมและสามารถออกแบบให้มีความลาดเอียงสม่ำเสมอเพื่อการระบายน้ำที่มีประสิทธิภาพ ความโค้งตามธรรมชาติช่วยกระจายแรงลม แต่ต้องพิจารณาสภาพปลายอย่างรอบคอบเพื่อป้องกันการยกตัว หลังคาไฮพาร์ที่มีลักษณะคล้ายอานม้า จะสร้างแรงตึงตามธรรมชาติทั่วเมมเบรน ทำให้มีประสิทธิภาพสูงในการต้านทานแรงลม ความโค้งสองทิศทางยังช่วยในการระบายน้ำ โดยนำน้ำไปยังจุดต่ำ รูปทรงกรวยแม้จะโดดเด่นทางสายตา แต่ต้องมีการออกแบบรายละเอียดที่แม่นยำบริเวณยอดและขอบเพื่อจัดการการไหลของน้ำและป้องกันการขัง

การเลือกรูปทรงเรขาคณิตส่งผลโดยตรงต่อความสามารถของเมมเบรนในการระบายน้ำ รูปทรงที่ออกแบบมาอย่างดีจะนำน้ำไปยังจุดระบายน้ำที่กำหนดโดยธรรมชาติ ลดความเสี่ยงของการขังน้ำและความเครียดที่เกิดขึ้นกับเมมเบรน ในทำนองเดียวกัน ความโค้งและแรงตึงที่มีอยู่ในโครงสร้างเทนไซล์เป็นกุญแจสำคัญในการต้านทานลม รูปทรงที่ซับซ้อนสามารถกระจายแรงลมได้อย่างมีประสิทธิภาพมากขึ้น ลดจุดรับแรงเฉพาะที่ จากประสบการณ์ของ Jutent ในกว่า 400 โครงการใน 30 ประเทศ รูปทรงที่เรียบง่ายมักให้ความสมดุลระหว่างประสิทธิภาพและความคุ้มค่าสำหรับ การออกแบบโครงสร้างหลังคากีฬา.

ร่มเงาสนามกีฬา

การตัดสินใจที่ 2: การวางตำแหน่งเสา — การสร้างสมดุลระหว่างประสิทธิภาพเชิงโครงสร้างและการใช้งาน

การวางตำแหน่งเสาค้ำอย่างมีกลยุทธ์เป็นส่วนสำคัญของ ออกแบบหลังคาสนามกีฬาซึ่งส่งผลกระทบทั้งต่อความสมบูรณ์ของโครงสร้างและการใช้งานของพื้นที่เล่น เสาต้องรองรับเมมเบรนอย่างเพียงพอและต้านทานแรงยกและแรงด้านข้าง ในขณะที่ลดสิ่งกีดขวางสำหรับผู้เล่นและผู้ชม

สำหรับสนามกีฬา เป้าหมายหลักคือการรักษาแนวสายตาที่ชัดเจนและพื้นผิวการเล่นที่ไม่มีสิ่งกีดขวาง ซึ่งมักนำไปสู่การออกแบบที่ใช้หลังคาคานยื่นจากเสารอบขอบสนาม หรือใช้เสาภายในจำนวนน้อยที่สุดที่วางอย่างมีกลยุทธ์ การออกแบบแบบคานยื่นอาจมีความต้องการทางโครงสร้างสูง ต้องใช้ฐานรากที่เชื่อถือได้และเหล็กโครงสร้างขนาดใหญ่ขึ้น แต่ให้พื้นที่เปิดโล่งสูงสุดใต้หลังคา เมื่อจำเป็นต้องใช้เสาภายใน ควรวางไว้นอกพื้นที่เล่นที่ใช้งาน โดย ideally ตามแนวเส้นข้างหรือหลังเส้นหลัง เพื่อหลีกเลี่ยงการรบกวนการเล่น

จำนวนและตำแหน่งของเสาส่งผลโดยตรงต่อระยะSpanของเมมเบรนและแรงที่ต้องรับ ระยะSpanที่ยาวขึ้นต้องใช้แรงตึงในเมมเบรนสูงขึ้นและโครงสร้างเหล็กที่แข็งแรงขึ้น ซึ่งอาจเพิ่มค่าวัสดุและค่าผลิต ในทางกลับกัน เสาที่มากเกินไปอาจทำให้พื้นที่รก การจัดวางเสาที่เหมาะสมจะสมดุลระหว่างประสิทธิภาพทางโครงสร้างและข้อกำหนดการใช้งานของสนามกีฬา สำหรับโครงการส่งออก Jutent สามารถให้แบบออกแบบ การคำนวณ ข้อกำหนดวัสดุ คู่มือการติดตั้ง และคำแนะนำทางไกลฟรี ขึ้นอยู่กับขอบเขตโครงการและเงื่อนไขสัญญา เพื่อช่วยปรับตำแหน่งเสาให้เหมาะสมกับสภาพพื้นที่เฉพาะ

คู่มือสนามกีฬาโครงสร้างบังแดดเทนไซล์

การตัดสินใจที่ 3: ความลาดเอียงของเมมเบรน — ความชันขั้นต่ำที่ป้องกันการขังน้ำ

ความลาดเอียงของเมมเบรน หรือมุมของความชันของเมมเบรน มีความสำคัญอย่างยิ่งต่อการระบายน้ำที่มีประสิทธิภาพและการป้องกันการขังน้ำ ซึ่งอาจนำไปสู่ความเครียดทางโครงสร้างและการเสื่อมสภาพของเมมเบรนก่อนเวลาอันควร สำหรับ การออกแบบหลังคาเมมเบรนการมีความลาดเอียงที่เพียงพอเป็นสิ่งที่หลีกเลี่ยงไม่ได้ โดยเฉพาะในพื้นที่ที่มีฝนตกชุก

โดยทั่วไปแล้ว เมมเบรน PVDF ต้องการความลาดเอียงขั้นต่ำ 5° เพื่อให้น้ำไหลออกได้อย่างมีประสิทธิภาพ อย่างไรก็ตาม การออกแบบที่ประสบความสำเร็จส่วนใหญ่มักกำหนดความลาดเอียงไว้ที่ 8–12° เพื่อการระบายน้ำที่เชื่อถือได้ โดยเฉพาะอย่างยิ่งสำหรับช่วงที่กว้างขึ้นหรือในพื้นที่ที่เสี่ยงต่อฝนตกหนัก การออกแบบที่เรียบขึ้น แม้บางครั้งอาจเป็นที่ต้องการในเชิงความสวยงาม แต่ก็ก่อให้เกิดความท้าทายทางวิศวกรรมอย่างมาก การออกแบบเหล่านี้ต้องการรายละเอียดการระบายน้ำแบบพิเศษ เช่น รางน้ำภายในหรือบ่อพักน้ำ และโดยทั่วไปไม่แนะนำสำหรับสภาพแวดล้อมที่มีฝนตกชุก เนื่องจากมีความเสี่ยงสูงที่จะเกิดน้ำขังและการบำรุงรักษาที่เกี่ยวข้อง

น้ำที่ขังไม่เพียงแต่เพิ่มน้ำหนักให้กับโครงสร้างอย่างมาก แต่ยังสร้างจุดรับแรงเฉพาะจุดบนเมมเบรน ซึ่งอาจนำไปสู่การยืด ฉีกขาด หรือความล้มเหลวของรอยต่อเมื่อเวลาผ่านไป น้ำนิ่งสามารถส่งเสริมการเจริญเติบโตของสาหร่ายและเร่งการเสื่อมสภาพของวัสดุ การเลือก รูปทรงของหลังคาสนามกีฬา ต้องรองรับระยะห่างของเมมเบรนที่กำหนดโดยธรรมชาติ เพื่อให้แน่ใจว่าทุกส่วนของหลังคามีความลาดชันเพียงพอที่จะระบายน้ำได้อย่างมีประสิทธิภาพ ซึ่งมักหมายถึงการออกแบบให้มีจุดสูงและจุดต่ำที่ชัดเจนเพื่อนำทางการไหลของน้ำ

การตัดสินใจที่ 4: รายละเอียดขอบ — การสิ้นสุดของเมมเบรนส่งผลต่ออายุการใช้งาน

รายละเอียดขอบของโครงสร้างเมมเบรนแรงดึงเป็นองค์ประกอบการออกแบบที่สำคัญซึ่งส่งผลกระทบอย่างมากต่ออายุการใช้งานและประสิทธิภาพของหลังคา หมายถึงวิธีการเชื่อมต่อเมมเบรนกับโครงสร้างเหล็กรองรับ และต้องสามารถถ่ายเทแรงตึง ต้านทานแรงยกจากลม และจัดการการไหลของน้ำได้อย่างมีประสิทธิภาพ

รายละเอียดขอบทั่วไป ได้แก่ ราง Keder, ช่องใส่สายเคเบิล และแผ่นยึดจับ ราง Keder เกี่ยวข้องกับการเชื่อมแถบ PVC หรืออลูมิเนียมที่ยืดหยุ่น (Keder) เข้ากับขอบเมมเบรน จากนั้นสอดเข้าไปในรางอัดขึ้นรูปบนโครงเหล็ก วิธีนี้ให้การเชื่อมต่อที่สะอาดและต่อเนื่องซึ่งกระจายแรงตึงอย่างสม่ำเสมอ ช่องใส่สายเคเบิลเกี่ยวข้องกับการสร้างปลอกตามขอบเมมเบรนเพื่อร้อยสายเคเบิลเหล็ก จากนั้นจึงดึงสายเคเบิลให้ตึงและเชื่อมต่อกับโครงสร้างหลัก ทำให้สามารถปรับความตึงของเมมเบรนได้อย่างแม่นยำ แผ่นยึดจับใช้ตัวยึดเชิงกลเพื่อยึดเมมเบรนเข้ากับโครงเหล็กโดยตรง มักมีแถบป้องกันเพื่อป้องกันการเสียดสี

รายละเอียดขอบแต่ละแบบมีผลต่อการติดตั้ง การบำรุงรักษา และความสวยงามโดยรวม รายละเอียดที่เลือกต้องมีความน่าเชื่อถือเพียงพอที่จะทนต่อแรงพลวัตที่กระทำต่อเมมเบรน รวมถึงการกระพือจากลมและแรงตึง รายละเอียดขอบที่ออกแบบหรือดำเนินการไม่ถูกต้องอาจทำให้เมมเบรนฉีกขาด น้ำรั่วซึม หรือสึกหรอก่อนเวลาอันควร ตัวอย่างเช่น ขอบคมบนโครงเหล็กหรือการป้องกันที่ไม่เพียงพอที่จุดเชื่อมต่ออาจทำให้เมมเบรนสึกกร่อนเมื่อเวลาผ่านไป การออกแบบยังต้องพิจารณาว่าน้ำจะถูกระบายออกจากขอบอย่างไร เพื่อป้องกันไม่ให้น้ำไหลลงมาตามเสาค้ำหรือลงสู่พื้นผิวการเล่น

การตัดสินใจที่ 5: การบูรณาการระบบระบายน้ำ — น้ำจะไปที่ใดหลังจากออกจากเมมเบรน

การบูรณาการระบบระบายน้ำที่มีประสิทธิภาพเป็นพื้นฐานสำคัญของ ออกแบบหลังคาสนามกีฬา, เพื่อให้แน่ใจว่าน้ำที่ไหลจากเมมเบรนจะถูกระบายออกจากพื้นที่เล่นและสิ่งอำนวยความสะดวกโดยรอบอย่างปลอดภัยและมีประสิทธิภาพ ซึ่งเกี่ยวข้องมากกว่าแค่การทำให้เมมเบรนมีความลาดเอียงที่เพียงพอ แต่ต้องใช้แนวทางแบบองค์รวมในการจัดการน้ำ

น้ำที่ถูกเก็บโดยเมมเบรนมักจะไหลไปยังจุดต่ำที่กำหนดไว้ ซึ่งมักจะอยู่ที่ขอบหรือจุดภายในเฉพาะของโครงสร้าง จากจุดเหล่านี้ น้ำจะต้องถูกส่งต่อไปยังระบบระบายน้ำ ซึ่งอาจรวมถึงรางน้ำในตัวตามโครงเหล็ก ท่อน้ำทิ้งที่ซ่อนอยู่ในเสา หรือโซ่ระบายน้ำภายนอกที่นำน้ำไปยังระบบระบายน้ำระดับพื้นดิน การออกแบบต้องป้องกันไม่ให้น้ำไหลลงมาจากขอบ ซึ่งอาจทำให้พื้นผิวลื่น กัดเซาะภูมิทัศน์ หรือสร้างความไม่สะดวกแก่ผู้ใช้

ความจุของระบบระบายน้ำต้องคำนวณอย่างรอบคอบตามความเข้มข้นของฝนในท้องถิ่นและพื้นที่ผิวทั้งหมดของหลังคา ควรกำหนดขนาดรางน้ำและท่อน้ำทิ้งให้เหมาะสมเพื่อป้องกันการล้นในช่วงพายุฝนหนัก การออกแบบควรคำนึงถึงการบำรุงรักษาระบบระบายน้ำในระยะยาว โดยให้แน่ใจว่าสามารถเข้าถึงได้ง่ายสำหรับการทำความสะอาดเศษสิ่งสกปรกและป้องกันการอุดตัน ตัวอย่างเช่น ท่อน้ำทิ้งภายในเสาให้ความสวยงามที่สะอาดตา แต่ตรวจสอบและทำความสะอาดได้ยากกว่าท่อภายนอก เป้าหมายคือการจัดการการไหลของน้ำอย่างราบรื่น ปกป้องพื้นผิวการเล่น และรับประกันความปลอดภัยและความสะดวกสบายของผู้ใช้

การตัดสินใจที่ 6: สีและการส่งผ่านแสง — สิ่งที่ส่งผลต่อประสบการณ์ของผู้เล่นจริงๆ

การเลือกสีของเมมเบรนและคุณสมบัติการส่งผ่านแสงมีผลกระทบอย่างมากต่อประสบการณ์ของผู้เล่นภายใต้ การออกแบบโครงสร้างหลังคากีฬา. ปัจจัยเหล่านี้มีอิทธิพลต่อแสงสะท้อน ความร้อนสะสม และแสงโดยรอบบนสนาม ซึ่งส่งผลโดยตรงต่อการมองเห็นและความสะดวกสบาย

โดยทั่วไปแล้ว เมมเบรนสีเทาอ่อนและสีขาวเป็นที่นิยมสำหรับสนามกีฬา เนื่องจากมีค่าการสะท้อนแสงสูง ซึ่งช่วยลดการดูดซับความร้อนและทำให้บริเวณใต้หลังคาเย็นลง ที่สำคัญกว่านั้นคือ ให้การส่งผ่านแสงที่ดีเยี่ยม (โดยทั่วไป 10–15%) ซึ่งกระจายแสงธรรมชาติ ลดเงาที่คมชัดและแสงจ้า ทำให้เกิดแสงสว่างที่สม่ำเสมอและสว่างสดใส ช่วยเพิ่มทัศนวิสัยสำหรับผู้เล่นและผู้ชม โดยไม่สว่างเกินไปหรือทำให้ปวดตา สีเข้ม แม้บางครั้งจะถูกเลือกด้วยเหตุผลด้านความสวยงาม แต่จะดูดซับรังสีดวงอาทิตย์ได้มากกว่า ทำให้อุณหภูมิใต้หลังคาสูงขึ้น และมักจะสร้างความแตกต่างที่ชัดเจนกว่า ทำให้พื้นที่เล่นดูมืดลง ส่งผลต่อการรับรู้ความลึกและการติดตามลูกบอล

เปอร์เซ็นต์การส่งผ่านแสงเป็นสิ่งสำคัญ การส่งผ่านแสงน้อยเกินไปอาจทำให้สนามดูมืด ต้องใช้แสงประดิษฐ์แม้ในเวลากลางวัน มากเกินไปอาจทำให้สว่างเกินไปและเกิดแสงจ้า ช่วงที่เหมาะสมจะสมดุลระหว่างร่มเงากับแสงธรรมชาติ สำหรับแสงสว่างมาตรฐานในร่ม สีของหลังคายังมีบทบาทต่อการสะท้อนของแสงประดิษฐ์ ซึ่งส่งผลต่อคุณภาพแสงโดยรวม วัสดุเมมเบรนเอง ไม่ว่าจะเป็น PVDF หรือ PTFE ก็มีคุณสมบัติการส่งผ่านแสงในตัวที่ต้องพิจารณา เมมเบรน PVDF มาตรฐาน 1050 g/m² ของ Jutent ให้ความสมดุลที่ดีระหว่างความทนทานและการจัดการแสงสำหรับ งานออกแบบหลังคาแรงดึงสำหรับกีฬา ส่วนใหญ่
