Việc chỉ định một mái che căng cho một cơ sở giải trí bao gồm ba quyết định mà hầu hết các kiến trúc sư và nhà thầu thường sai lầm ngay lần đầu tiên: lựa chọn hình thức kết cấu phù hợp, quản lý dòng chảy nước mưa, và cân bằng giữa nhịp thông thủy và trọng lượng thép. Việc chọn đúng dạng kết cấu mái che bóng râm, hình nón hoặc dạng công xôn cho sân thể thao ảnh hưởng đến khả năng thoát nước, hiệu suất gió và chi phí — không chỉ đơn thuần là tính thẩm mỹ. Hướng dẫn này đề cập đến từng cấu hình, cung cấp dữ liệu kích thước và tải trọng cần thiết để đưa ra thông số kỹ thuật chính xác trước khi đấu thầu.
Các dạng mái che sân thể thao: Cánh buồm, Hình nón và Công xôn cho Padel, Tennis và Pickleball
Thiết kế mái che màng chịu kéo dựa vào độ cong để chịu tải. Đối với cơ sở thể thao trường học, độ cong này thường đạt được thông qua ba cấu hình chính: mái che dạng cánh buồm, dạng hình nón (hoặc hypar) và kết cấu công xôn. Sự lựa chọn quyết định trọng lượng thép, kích thước móng và ứng suất trước màng cần thiết.

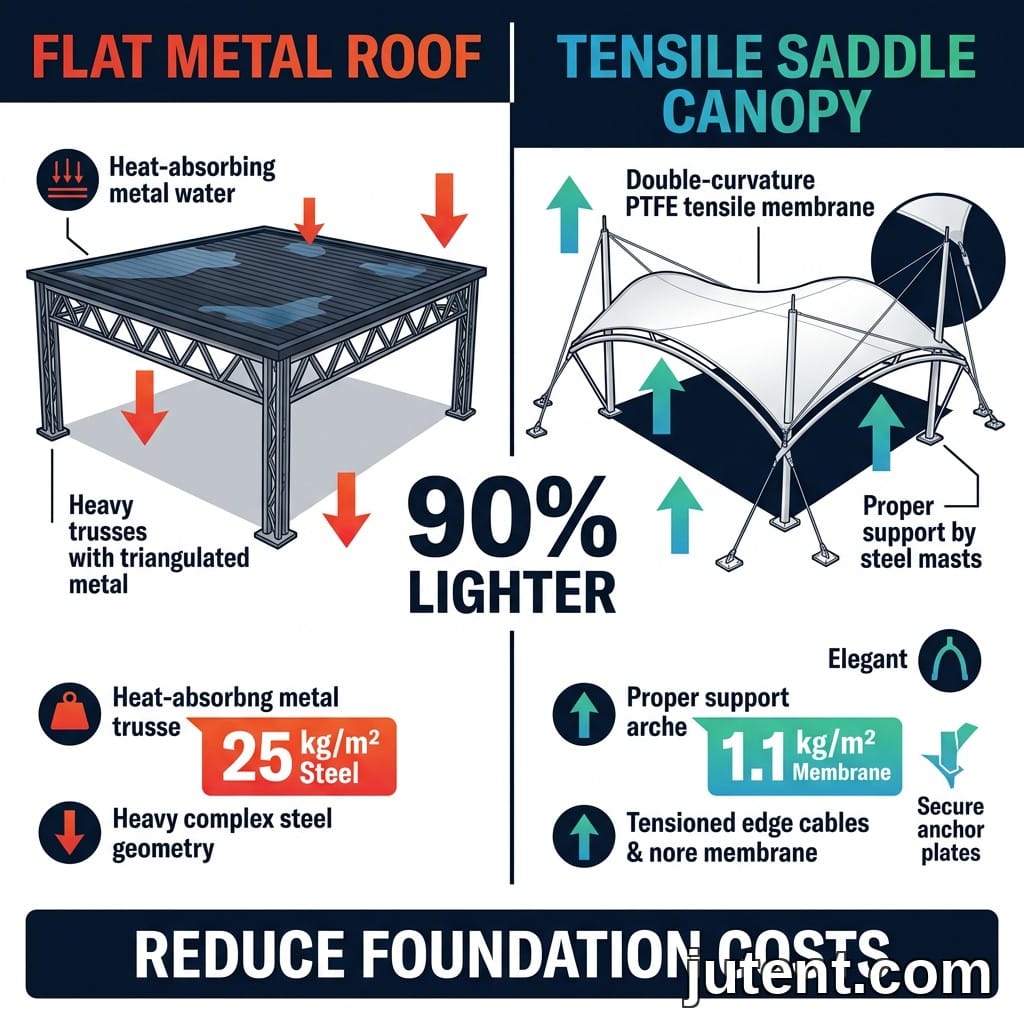

Một mái bằng hoặc có độ dốc thấp đòi hỏi dàn thép nặng để chống lại độ võng. Kết cấu chịu kéo sử dụng chính màng làm bộ phận kết cấu. Bằng cách tạo ra độ cong kép—nơi vải uốn cong theo hai hướng đối lập—màng có thể vượt qua khoảng cách từ 20 đến 40 mét với lượng thép đỡ tối thiểu.
Việc lựa chọn hình dạng ảnh hưởng trực tiếp đến môi trường chơi. Một sân tennis tiêu chuẩn yêu cầu chiều cao thông thủy tối thiểu 9,14 mét (30 feet) trên toàn bộ sân cho thi đấu chuyên nghiệp theo quy định của ITF. Các sân giải trí có thể sử dụng chiều cao thấp hơn, nhưng 9,14m là thông số kỹ thuật an toàn cho các cơ sở đa năng. Một mái che sân thể thao phải đáp ứng các khoảng không thẳng đứng này trong khi vẫn giữ các cột ở bên ngoài khu vực thoát hiểm. Yêu cầu này ngay lập tức loại bỏ một số thiết kế có chiều cao thấp và buộc phải lựa chọn các dạng kết cấu nâng cao thép kết cấu khỏi bề mặt chơi.
Kết cấu mái che dạng cánh buồm: Khi nào phù hợp và khi nào không
A kết cấu mái che bóng râm cung cấp độ che phủ hiệu quả cao cho các khu vực giải trí nhỏ hơn, khu vực chỗ ngồi hoặc bố trí sân một phần, nhưng có những hạn chế kỹ thuật rõ rệt đối với các sân thể thao thi đấu kích thước đầy đủ. Hạn chế chính liên quan đến phân bố lực căng trên các nhịp lớn.
Trong một ứng dụng mái che dạng cánh buồm điển hình cho sân thể thao, màng được căng giữa các cột chu vi độc lập. Để duy trì sự ổn định kết cấu dưới tải trọng gió động, vải yêu cầu ứng suất trước đáng kể. Khi nhịp thông thủy tăng lên trên 15 mét, tải trọng căng truyền đến các cột góc tăng theo cấp số nhân. Thực tế hình học này đòi hỏi móng bê tông khổng lồ và ống thép thành dày—thường vượt quá 250mm đường kính—để chống lại các mô men uốn phát sinh.
Các cánh buồm độc lập cũng vốn dĩ để lại các khoảng trống trong phạm vi che phủ. Mặc dù có thể chấp nhận được cho một playground của chúng tôi hoặc trong môi trường công viên, một cơ sở quần vợt hoặc bóng rổ nhiều sân yêu cầu bảo vệ thời tiết liên tục để duy trì điều kiện thi đấu. Nếu dự án yêu cầu bảo vệ 100 phần trăm khỏi mưa trên diện tích sân tiêu chuẩn 36m × 18m, một màng liên tục duy nhất được hỗ trợ bởi khung chu vi cứng sẽ hiệu quả hơn về mặt kết cấu so với nhiều tấm che chồng lên nhau. Để tìm hiểu sâu hơn về việc định cỡ các hệ thống này, hãy tham khảo Xem Padel của chúng tôi Mái che Sân Tòa án Hướng dẫn Thiết kế của chúng tôi để có bảng kích thước chi tiết.
Dạng Hình Nón và Hypar: Lợi thế về Thoát nước và Hiệu quả Kết cấu
A cấu trúc bóng che hình nón và họ hàng hình học của nó, paraboloid hyperbolic (hypar), mang lại hiệu quả cấu trúc cao nhất so với bất kỳ dạng mái che căng nào. Bằng cách sử dụng cột trụ trung tâm hoặc các điểm kết nối chu vi cao và thấp xen kẽ, các dạng này tạo ra độ cong kép mạnh mẽ.
Độ cong này giải quyết điểm yếu phổ biến nhất trong kết cấu màng: đọng nước. Một dạng hình nón được căng đúng cách với độ dốc tối thiểu 15 độ sẽ thoát nước ngay lập tức. Các đường lực căng hướng tâm phân bố đều tải trọng gió và tuyết trên bề mặt màng, truyền lực hiệu quả đến kết cấu thép đỡ.
Các vấn đề thông số kỹ thuật tương tự thường xuất hiện khi các giả định ở giai đoạn đầu được đưa ra trước khi các điều kiện kỹ thuật được xác nhận.

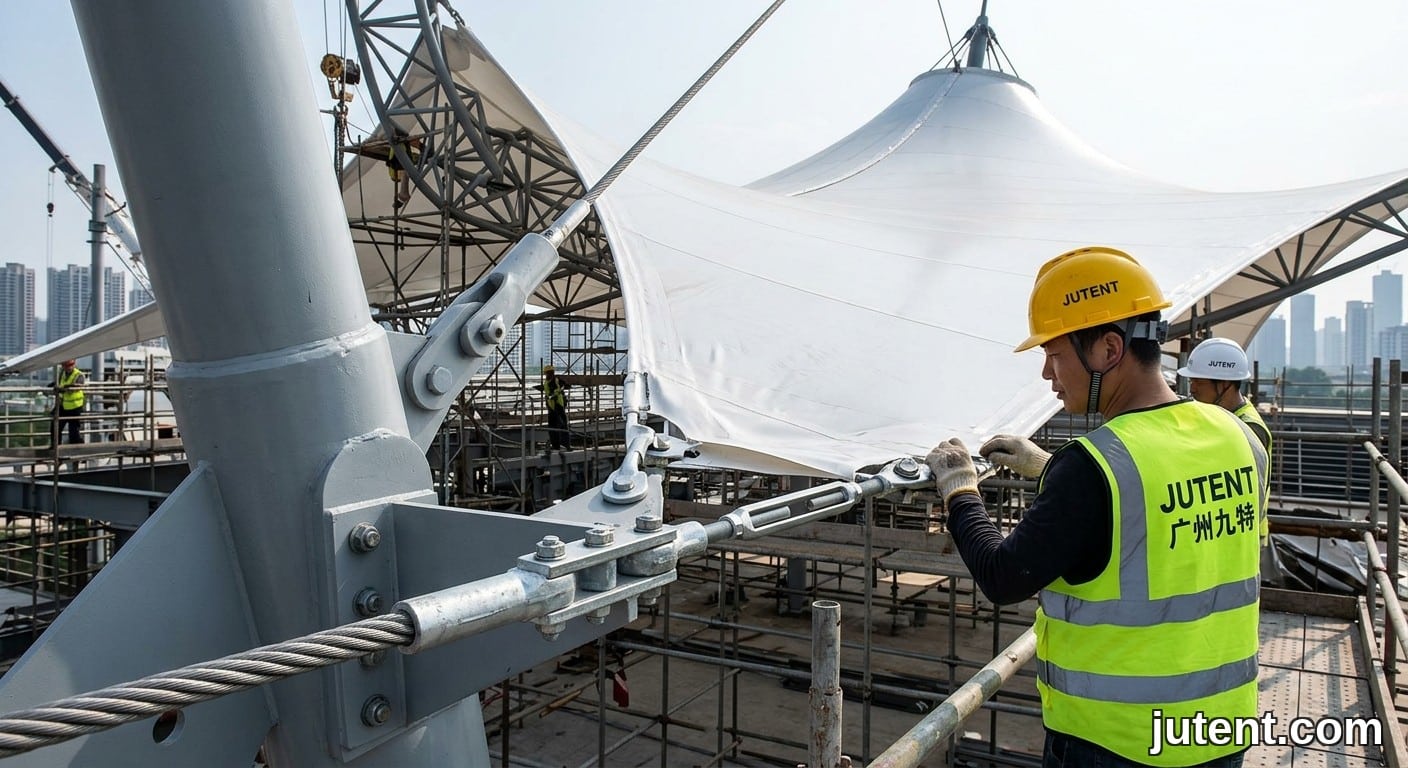

Thông số kỹ thuật điển hình sử dụng thép Q235B hoặc Q355B, màng PVDF 1050 g/m² hoặc PTFE làm tiêu chuẩn, và phụ kiện thép không gỉ SS304, với các cấp độ cao hơn có sẵn khi dự án yêu cầu.
Kết cấu Che năng Công xôn: Nhịp Thoáng Tối đa Không Có Cột Giữa Sân
A kết cấu che chắn dạng công xôn là giải pháp dứt khoát khi tầm nhìn và sự di chuyển không bị cản trở là những ràng buộc chính của dự án
Đối với sân padel (tiêu chuẩn 20m × 10m) và sân pickleball (13,4m × 6,1m), dạng công xôn đặc biệt hiệu quả vì nó giữ cho khu vực thi đấu hoàn toàn không có cột. Một công xôn dài 10 mét trên sân padel yêu cầu thép hình 300mm và móng 2,5m × 2,5m trong vùng gió 120 km/h.
Một công xôn nhô ra 10 mét trên sân padel hoặc 12 mét trên đường biên dọc sân tennis hoạt động như một cánh buồm khổng lồ.
Một kết cấu hình nón hiệu quả cao có thể yêu cầu 12–18 kg thép trên mỗi mét vuông cho nhịp 15m trong vùng gió 120 km/h. Một công xôn nhịp dài trong cùng vùng gió có thể dễ dàng yêu cầu 25–35 kg/㎡.
Đối với một mái che tensile tùy chỉnh xin báo giá cho dự án sân thể thao của bạn, hãy liên hệ với đội ngũ kỹ thuật của chúng tôi với kích thước sân và yêu cầu về tải trọng gió.
“`
