نظام سقف قماشي لسطح مستشفى جينشازو
يقع هذا التركيب المركزي ذو العمود الواحد من PVDF على سطح مستشفى في قوانغتشو، ويحمي منطقة ترفيهية بمساحة 576 مترًا مربعًا. يتحمل نظام سقف القماش الرياح الساحلية مع توفير تظليل خفيف وظيفي للمرضى والموظفين.
الموقع
قوانغتشو، الصين
المساحة (م²)
576㎡
سرعة الرياح
سرعة الرياح 120 كم/ساعة
تاريخ الإنجاز
07/2022
نظرة عامة على المشروع

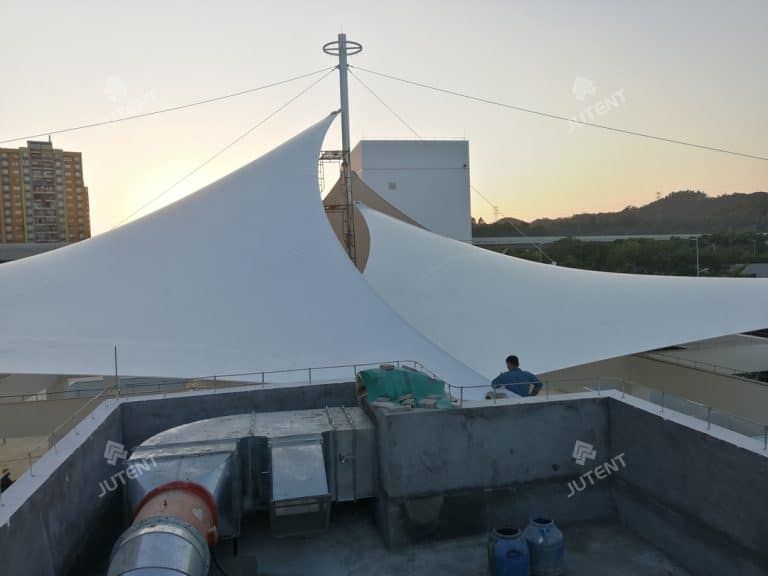

يقع هذا المشروع على سطح مستشفى تم تشييده حديثًا في منطقة بايون، قوانغتشو، الصين، وتم الانتهاء منه في يوليو 2022. تتميز المظلة بتصميم عمود مركزي واحد وحواف كابلات، بأبعاد تقريبية 24 م × 24 م وارتفاع حوالي 12 م، تغطي مساحة إسقاط إجمالية تبلغ 576 مترًا مربعًا. يستهلك الهيكل الفولاذي حوالي 3.6 طن من الفولاذ.
يتم معالجة الإطار الفولاذي بطبقة أساس من الإيبوكسي الغني بالزنك وطبقة علوية بيضاء للحماية من التآكل، مما يعزز المتانة. مادة السقف هي غشاء معماري من PVDF أبيض بوزن 1100 جم/متر مربع مع تصنيف حريق B1، مما يلبي تمامًا معايير السلامة للمباني العامة.
تصور الرسم
التصور قبل التصنيع
التصميم والعروض
التحدي - الحل
يقع المشروع على سطح المستشفى، وطلب العميل مظلة شد قماشية ذات منظر طبيعي على الإطار الخرساني، توفر الظل مع ترك مساحة للمعدات الموجودة على السطح مثل وحدات تكييف الهواء المركزية. تم تصميم المشروع كهيكل شبه وظيفي وشبه مناظر طبيعية، مع المتطلبات التالية:
مظلة تجمع بين وظيفة التظليل والجاذبية الجمالية الحديثة
التكامل الهيكلي مع الإطار الرئيسي للسطح
الامتثال لمعايير سلامة أحمال الرياح
بناءً على ظروف الموقع ومتطلبات العميل، صممنا حلاً يجمع بين عمود مركزي واحد مع دعم بحواف الكابلات وألواح غشاء متعددة المستويات على طول المحيط. يضمن هذا التصميم الأداء الوظيفي مع إظهار المنحنيات الفنية لهياكل الأغشية المشدودة. تم إكمال التحليل الهيكلي الكامل والتحقق من السلامة، وتمت الموافقة على التصميم النهائي من قبل العميل.
التركيب - الدعم
تم تنفيذ التركيب بالكامل بواسطة فريقنا الفني. نظرًا لقيود الموقع، لم تتمكن الآلات الكبيرة من الوصول إلى السطح. ومع ذلك، من خلال التخطيط الاحترافي للتركيب والتنسيق في الموقع، تم إنجاز المشروع في الموعد المحدد وتسليمه بنجاح.
| المواصفات | ||
|---|---|---|
| نوع القماش | PVDF | |
| نوع الإطار | شدّي / جمالون كابلات | |
| حمل التصميم | سرعة الرياح 120 كم/ساعة | |
| عمر التصميم | 25-30 سنة | |
| الضمان | 10 سنوات | |
