หลังคา Tensil ทางเดินในมหาวิทยาลัย: การออกแบบสำหรับช่วงที่ยาวขึ้นและความต้องการด้านความสวยงาม

เมลเบิร์น ปี 2023 ทีมงานสิ่งอำนวยความสะดวกของมหาวิทยาลัยต้องการระบบป้องกันสภาพอากาศแบบต่อเนื่องยาว 120 เมตรเพื่อเชื่อมต่อคณะวิทยาศาสตร์กับศูนย์กลางการขนส่งหลัก ระบบสาธารณูปโภคใต้ดินที่มีอยู่ของสถานที่จำกัดการวางเสาให้มีฐานรากได้สูงสุดหนึ่งจุดทุกๆ 15 เมตร และโครงสร้างต้องสอดคล้องกับเส้นเรขาคณิตของห้องสมุดที่อยู่ติดกัน ทางเดินที่มีหลังคาเหล็กมาตรฐานไม่สามารถบรรลุระยะช่วงที่ต้องการได้โดยไม่ต้องใช้โครงถักที่หนักและดูเกะกะซึ่งจะครอบงำลานคนเดิน ข้อกำหนดต้องการให้มหาวิทยาลัย หลังคาเทนไซล์ทางเดิน ใช้เมมเบรนแรงดึงสูงเหนือโครงเหล็กที่น้อยที่สุดเพื่อเชื่อมระยะทางในขณะที่ตรงตามข้อกำหนดทางสถาปัตยกรรม การออกแบบขั้นสุดท้ายสามารถผสานการป้องกันสภาพอากาศได้สำเร็จโดยไม่กระทบต่อเครือข่ายสาธารณูปโภคใต้ดินที่ซับซ้อนของสถานที่

สถานการณ์นี้พบได้ทั่วไปในสภาพแวดล้อมระดับอุดมศึกษา ทางเดินมีหลังคาของมหาวิทยาลัยต้องสร้างสมดุลระหว่างระยะทางต่อเนื่องยาว ข้อกำหนดด้านความสวยงามที่เข้มงวด และข้อจำกัดของสถานที่ที่ซับซ้อน การระบุโครงสร้างเหล่านี้ต้องใช้แนวทางที่แตกต่างในด้านวิศวกรรม การเลือกวัสดุ และลำดับโครงการเมื่อเทียบกับร่มกันแดดเชิงพาณิชย์มาตรฐาน

เหตุใดทางเดินมีหลังคาในมหาวิทยาลัยจึงมีข้อกำหนดที่แตกต่างจากทางเดินในโรงเรียน

สถาบันอุดมศึกษามีขนาดการดำเนินงานที่แตกต่างจากโรงเรียนประถมหรือมัธยม ในขณะที่ทางเดินในโรงเรียนมาตรฐานมักครอบคลุมทางเดินกว้าง 2 เมตรระหว่างห้องเรียนที่อยู่ติดกัน โครงสร้าง เมมเบรนเทนไซล์ทางเดิน ของมหาวิทยาลัยมักมีความกว้าง 4 ถึง 6 เมตร เพื่อรองรับการสัญจรของนักศึกษาที่หนาแน่นสองทิศทางในช่วงเวลาที่มีการเปลี่ยนคาบเรียน

ความแตกต่างหลักอยู่ที่โครงสร้างตาราง ทางเดินของโรงเรียนมักใช้เสาห่างกันทุก 3 ถึง 4 เมตร ในสภาพแวดล้อมของมหาวิทยาลัย เสาที่ถี่เกินไปจะขัดขวางการไหลเวียนของคนเดินและชนกับโครงสร้างพื้นฐานที่มีอยู่ เช่น ร่องบริการใต้ดินลึก 1.5 เมตร กำแพงกันดิน หรือภูมิทัศน์ที่จัดไว้แล้ว โครงการในมหาวิทยาลัยต้องการระยะห่างระหว่างเสา 10 ถึง 20 เมตรเพื่อให้พื้นที่พื้นโล่ง

การบรรลุระยะช่วงดังกล่าวต้องเปลี่ยนตรรกะทางวิศวกรรม แทนที่จะใช้โครงสร้างคานและเสาแบบง่าย โครงสร้างต้องใช้รูปแบบเทนไซล์แบบบาร์เรลวอลต์หรือไฮพาร์ (ไฮเพอร์โบลิกพาราโบลอยด์) เมมเบรนเองกลายเป็นองค์ประกอบโครงสร้างที่รับแรงลมและหิมะกลับไปยังโครงสร้างเหล็กหลักผ่านการอัดแรงที่แม่นยำ ซึ่งช่วยลดปริมาณเหล็กที่ต้องการต่อตารางเมตร ในขณะที่ช่วยให้หลังคาคลุมพื้นที่ลานกว้างและเส้นทางสัญจรหลักโดยไม่สร้างจุดคอขวด ประสิทธิภาพเชิงโครงสร้างนี้ทำให้สถาปัตยกรรมเทนไซล์เป็นตัวเลือกเริ่มต้นสำหรับผังแม่บทของมหาวิทยาลัยสมัยใหม่

ตัวเลือกระยะช่วง: ระบบทางเดินเทนไซล์ระยะยาวสำหรับมหาวิทยาลัยขนาดใหญ่

การครอบคลุมต่อเนื่องในระยะทางไกลกำหนดรูปแบบโครงสร้าง สำหรับระยะทางเกิน 50 เมตร การใช้โมดูลซ้ำเป็นช่วงให้วิธีแก้ปัญหาทางวิศวกรรมที่มีประสิทธิภาพสูงสุด แตกต่างจากระบบขนาดเล็กที่อธิบายใน คู่มือหลังคาคลุมทางเดินโรงเรียน ระบบร่มเงาทางเดินในมหาวิทยาลัยใช้เหล็กโครงสร้างคุณภาพสูง—โดยทั่วไปคือ SHS ขนาด 250×250×8 มม. สำหรับเสาหลัก—เพื่อรองรับระยะช่วงที่ขยายออกภายใต้แรงลมสูง

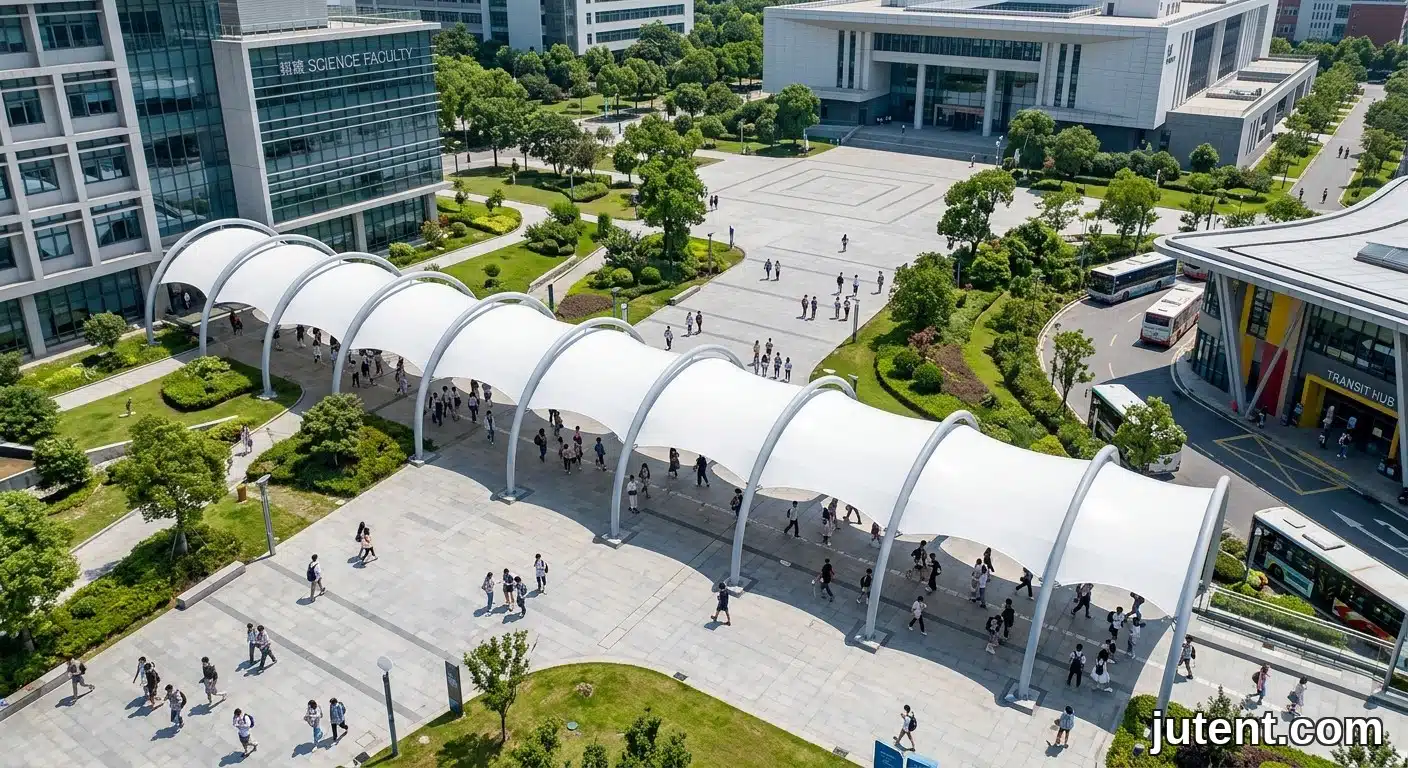

การกำหนดค่าแบบโค้งทรงกระบอกเป็นมาตรฐานสำหรับการใช้งานระยะยาว โดยสามารถรองรับระยะห่างระหว่างเสา 15 เมตร และความกว้าง 5 เมตรได้อย่างง่ายดาย ขณะที่รักษาความสูงช่องว่างที่สม่ำเสมอ 3.5 เมตรสำหรับการเข้าถึงของยานพาหนะบำรุงรักษา รูปทรงเมมเบรนโค้งตามธรรมชาติช่วยระบายน้ำฝนหนักและป้องกันการขังน้ำ การไหลบ่าอย่างรวดเร็วนี้มีความสำคัญสำหรับโครงสร้างต่อเนื่องที่การสะสมของน้ำอาจทำให้เกิดความเสียหายของเมมเบรนแบบต่อเนื่องและการรับน้ำหนักเกินโครงสร้าง

สำหรับไซต์ที่ต้องการการเปลี่ยนแปลงทิศทางหรือการปรับระดับความสูง การกำหนดค่าเสาแบบลอยตัวให้ความยืดหยุ่น โดยใช้สายเคเบิลดึงเพื่อรองรับเมมเบรนจากเสากลาง หลังคาสามารถนำทางผ่านมุมหรือพื้นที่ลาดเอียงได้โดยไม่ต้องใช้คานเหล็กโค้งตามสั่ง วิธีการแบบโมดูลาร์นี้ช่วยให้ผู้รับเหมาติดตั้งโครงสร้างเหล็กหลักได้อย่างรวดเร็ว ตามด้วยการดึงเมมเบรน ทำให้การรบกวนไซต์งานน้อยที่สุดในช่วงภาคการศึกษาที่มีการเรียนการสอน วิธีนี้ยังช่วยลดความจำเป็นในการใช้อุปกรณ์ยกของหนักบนทางเดินเท้าของมหาวิทยาลัยที่มีข้อจำกัด ทำให้มั่นใจได้ว่าโซนความปลอดภัยยังคงสมบูรณ์

ข้อควรพิจารณาด้านความสวยงาม: หลังคาเทนไซล์เข้ากับสถาปัตยกรรมของมหาวิทยาลัยได้อย่างไร

แผนแม่บทของมหาวิทยาลัยบังคับใช้แนวทางด้านภาพที่เข้มงวด วิทยาเขต หลังคาคลุมทางเดิน ไม่สามารถดูเหมือนเป็นส่วนเสริมทางอุตสาหกรรมได้ ต้องผสานรวมกับทั้งอาคารมรดกและอาคารกระจกสมัยใหม่ โครงสร้างเมมเบรนแบบรับแรงดึงสามารถบรรลุสิ่งนี้ได้ผ่านความยืดหยุ่นทางเรขาคณิตและการตกแต่งวัสดุ

รูปแบบเมมเบรนเป็นตัวขับเคลื่อนหลักทางสายตา โครงสร้างทรงกรวยให้ความสวยงามทันสมัยที่โดดเด่น เหมาะสำหรับทางเข้าหลักหรือจุดเปลี่ยนเส้นทางคมนาคม ในขณะที่ใบเรือไฮพาร์แบบเตี้ยให้เส้นทางราบเรียบที่ไม่บดบังแนวสายตาของอาคารหลายชั้นที่อยู่ติดกัน

การเลือกสีและพื้นผิวมีผลโดยตรงต่อการผสานทางสถาปัตยกรรม แม้ว่า PVDF สีขาว 1050g/㎡ จะเป็นค่าเริ่มต้นเพื่อการส่งผ่านแสงสูงสุด (โดยทั่วไป 12-15%) และการสะท้อนความร้อน โครงสร้างเหล็กรองรับก็เป็นโอกาสสำหรับการสร้างแบรนด์ของมหาวิทยาลัย โครงเหล็กมักจะชุบสังกะสีแบบจุ่มร้อนและเคลือบด้วยสีทับหน้าชนิดโพลียูรีเทนสองส่วน ทำให้สามารถจับคู่สีกับโครงสร้างพื้นฐานของมหาวิทยาลัยที่มีอยู่ได้อย่างแม่นยำ ความใส่ใจในรายละเอียดนี้ทำให้โครงสร้างใหม่รู้สึกเหมือนเป็นทางเลือกทางสถาปัตยกรรมที่ตั้งใจมากกว่าสิ่งที่คิดภายหลัง

จากโครงการกว่า 420 โครงการในกว่า 30 ประเทศ ข้อผิดพลาดด้านความสวยงามที่พบบ่อยที่สุดคือการระบุพื้นผิวเมมเบรนแบบมันเงาสูงในพื้นที่ที่มองไม่เห็นจากอาคารเรียนหลายชั้น แสงสะท้อนที่เกิดขึ้นทำให้ผู้อยู่อาศัยชั้นบนรู้สึกไม่สบายอย่างมาก เรากำหนดให้ใช้เมมเบรน PVDF แบบด้านสำหรับหลังคาคลุมใดๆ ที่อยู่ใต้แนวสายตาของอาคารข้างเคียงเพื่อขจัดปัญหานี้โดยสิ้นเชิง

กระบวนการอนุมัติ: โครงการมหาวิทยาลัยมักต้องการอะไร

โครงการในมหาวิทยาลัยระดับอุดมศึกษาเกี่ยวข้องกับผู้มีส่วนได้ส่วนเสียหลายฝ่าย ทำให้กระบวนการอนุมัติเข้มงวดกว่าโครงการก่อสร้างเชิงพาณิชย์ทั่วไปมาก ผู้จัดการฝ่ายสิ่งอำนวยความสะดวก สถาปนิกมหาวิทยาลัย และที่ปรึกษาวิศวกรรมภายนอกทั้งหมดจะตรวจสอบข้อกำหนดของหลังคาคลุมก่อนที่ผู้รับเหมาจะเริ่มงานได้

การรับรองแรงลมเป็นอุปสรรคหลัก ในโครงการมหาวิทยาลัยเมื่อเร็วๆ นี้ หลังคาคลุมตั้งอยู่ในอุโมงค์ลมที่เกิดจากอาคารเรียนสูงที่อยู่ติดกัน ค่าแรงลมมาตรฐานในภูมิภาคไม่เพียงพอ เรากำหนดให้ใช้เสาหลัก SHS ขนาด 200×200×8mm พร้อมแผ่นฐานแบบต่อเชื่อมด้วยโมเมนต์เพื่อรองรับแรงลมเฉพาะที่สูงถึง 45m/s การตรวจพบสิ่งนี้ในขั้นตอนการออกแบบช่วยให้โครงการไม่ต้องออกแบบโครงสร้างใหม่ทั้งหมดหลังจากยื่นขออนุญาต

ประสิทธิภาพการทนไฟเป็นเกณฑ์การอนุมัติที่สำคัญเป็นอันดับสอง เนื่องจากหลังคาเหล่านี้มักเชื่อมต่อโดยตรงกับจุดทางออกของอาคาร เมมเบรนจึงต้องเป็นไปตามมาตรฐานการหน่วงไฟที่เข้มงวด เรากำหนดวัสดุที่ได้รับการจัดอันดับไฟ Class 1 หรือ Class 0 ภายใต้มาตรฐาน BS 476 เพื่อให้แน่ใจว่าเมมเบรนจะไม่ลามไฟหรือทำให้เกิดหยดวัสดุที่ลุกไหม้ในกรณีเกิดเพลิงไหม้ การจัดหาใบรับรองการทดสอบวัสดุเฉพาะเหล่านี้และการคำนวณทางวิศวกรรมเฉพาะพื้นที่ในช่วงการเสนอราคาเบื้องต้นจะช่วยป้องกันการออกแบบใหม่ที่มีค่าใช้จ่ายสูงในช่วงการอนุมัติอาคารขั้นสุดท้าย เอกสารที่ชัดเจนคือกุญแจสำคัญในการรักษาตารางเวลาของโครงการและหลีกเลี่ยงความล่าช้าระหว่างขั้นตอนการก่อสร้าง

เกณฑ์ต้นทุน: ต้นทุนการจัดหาหลังคา Tensile สำหรับทางเดินในมหาวิทยาลัย

หลังคา Tensile แบบต่อเนื่องสำหรับทางเดินในมหาวิทยาลัยระยะทาง 100 เมตร โดยทั่วไปมีต้นทุนระหว่าง 450 ถึง 850 ดอลลาร์สหรัฐต่อตารางเมตร (เฉพาะการจัดหา) ช่วงราคาที่กว้างนี้เกิดจากโครงการระดับอุดมศึกษามีตัวแปรทางวิศวกรรมและวัสดุเฉพาะที่โครงสร้างบังแดดมาตรฐานไม่มี

ปัจจัยขับเคลื่อนต้นทุนหลักคือระยะห่างของเสา การเพิ่มระยะช่วงจาก 10 เมตรเป็น 20 เมตรจะลดจำนวนฐานรากที่ผู้รับเหมาต้องเท แต่จะเพิ่มขนาดของโครงสร้างเหล็กและอุปกรณ์ปรับแรงดึงอย่างทวีคูณ ระยะช่วงปลอดเสา 20 เมตรต้องใช้โปรไฟล์เหล็กที่หนักกว่าและสายเคเบิลสแตนเลสที่มีความจุสูงกว่า ซึ่งผลักดันต้นทุนการจัดหาไปสู่ระดับบนของเกณฑ์มาตรฐาน

การเลือกเมมเบรนยังเป็นตัวกำหนดราคาสุดท้าย เมมเบรน PVDF มาตรฐาน 900g/ตร.ม. เพียงพอสำหรับอายุการออกแบบ 15 ปี และอยู่ในช่วงต้นของต้นทุน การอัปเกรดเป็นเมมเบรน PVDF 1200g/ตร.ม. หรือเมมเบรน PTFE จะขยายอายุการออกแบบเป็น 25+ ปี แต่เพิ่มต้นทุนวัสดุเมมเบรนขึ้น 30-50% สำหรับผู้จัดการฝ่ายสิ่งอำนวยความสะดวกของมหาวิทยาลัย ค่าใช้จ่ายลงทุนเริ่มต้นที่สูงกว่ามักจะถูกชดเชยด้วยการลดรอบการบำรุงรักษาและการเปลี่ยนทดแทนตลอดระยะเวลาของแผนแม่บทของมหาวิทยาลัย การนำตัวแปรเหล่านี้มาคำนวณในงบประมาณเริ่มต้นจะช่วยป้องกันค่าใช้จ่ายเกินที่ไม่ได้คาดการณ์ไว้ในช่วงการจัดซื้อ
