ร่มเงาสนามเด็กเล่นที่ทนทานต่อพายุไต้ฝุ่น: ข้อมูลจำเพาะทางวิศวกรรม 200 กม./ชม.

การออกแบบ โครงสร้างร่มเงา โครงสร้างม่านบังแดดในเอเชียตะวันออกเฉียงใต้ต้องออกแบบทางวิศวกรรมเพื่อรับมือกับสภาพแวดล้อมรุนแรงสองประการ: แรงลมจากพายุไต้ฝุ่นระดับ 5 ที่เกิน 250 กม./ชม. และระดับรังสียูวีตลอดปีที่สูงกว่า 11 อย่างต่อเนื่อง หลังคาเบาสำเร็จรูปที่ออกแบบสำหรับสภาพอากาศอบอุ่นจะเสื่อมสภาพอย่างรวดเร็วภายใต้รังสีแสงอาทิตย์เขตร้อน หรือได้รับความเสียหายรุนแรงในช่วงมรสุมฟิลิปปินส์ คู่มือนี้อธิบายรายละเอียดว่าผู้รับเหมาทางการค้าและวิศวกรโครงสร้างในฟิลิปปินส์ มาเลเซีย และอินโดนีเซียต้องระบุอะไรสำหรับโครงการโรงเรียนและสวนสาธารณะของเทศบาล เพื่อรับประกันความสมบูรณ์ของโครงสร้างและการปฏิบัติตามรหัสท้องถิ่น โดยการเลือกโครงสร้างเหล็กชุบสังกะสีแบบจุ่มร้อนที่ถูกต้อง เมมเบรนแรงดึงระดับสถาปัตยกรรม (เช่น PTFE หรือ PVC เกรดหนัก) และรูปทรงไฮเปอร์โบลิกที่ป้องกันน้ำขัง ทีมงานโครงการสามารถป้องกันความล้มเหลวของโครงสร้าง ลดค่าใช้จ่ายในการบำรุงรักษา และรับประกันความปลอดภัยสูงสุดสำหรับสิ่งอำนวยความสะดวกสาธารณะที่อยู่ด้านล่าง

ข้อกำหนดแรงลมพายุไต้ฝุ่นสำหรับร่มเงาสนามเด็กเล่นในเอเชียตะวันออกเฉียงใต้

แรงลมเป็นตัวกำหนดขนาดของโครงสร้างเหล็กหลักสำหรับหลังคาสนามเด็กเล่นในภูมิภาคนี้ ตามรหัสโครงสร้างแห่งชาติของฟิลิปปินส์ (NSCP) โครงสร้างในพื้นที่เสี่ยงสูง เช่น บาตาเนสหรือวิซายาสตะวันออก ต้องทนต่อความเร็วลมพื้นฐานสูงสุดถึง 250 กม./ชม. ในทางกลับกัน โครงการร่มเงาสนามเด็กเล่นในอินโดนีเซียอาจต้องการความเร็วลมออกแบบเพียง 120 กม./ชม. ถึง 150 กม./ชม. ขึ้นอยู่กับเกาะและพื้นที่ชายฝั่งที่เฉพาะเจาะจง

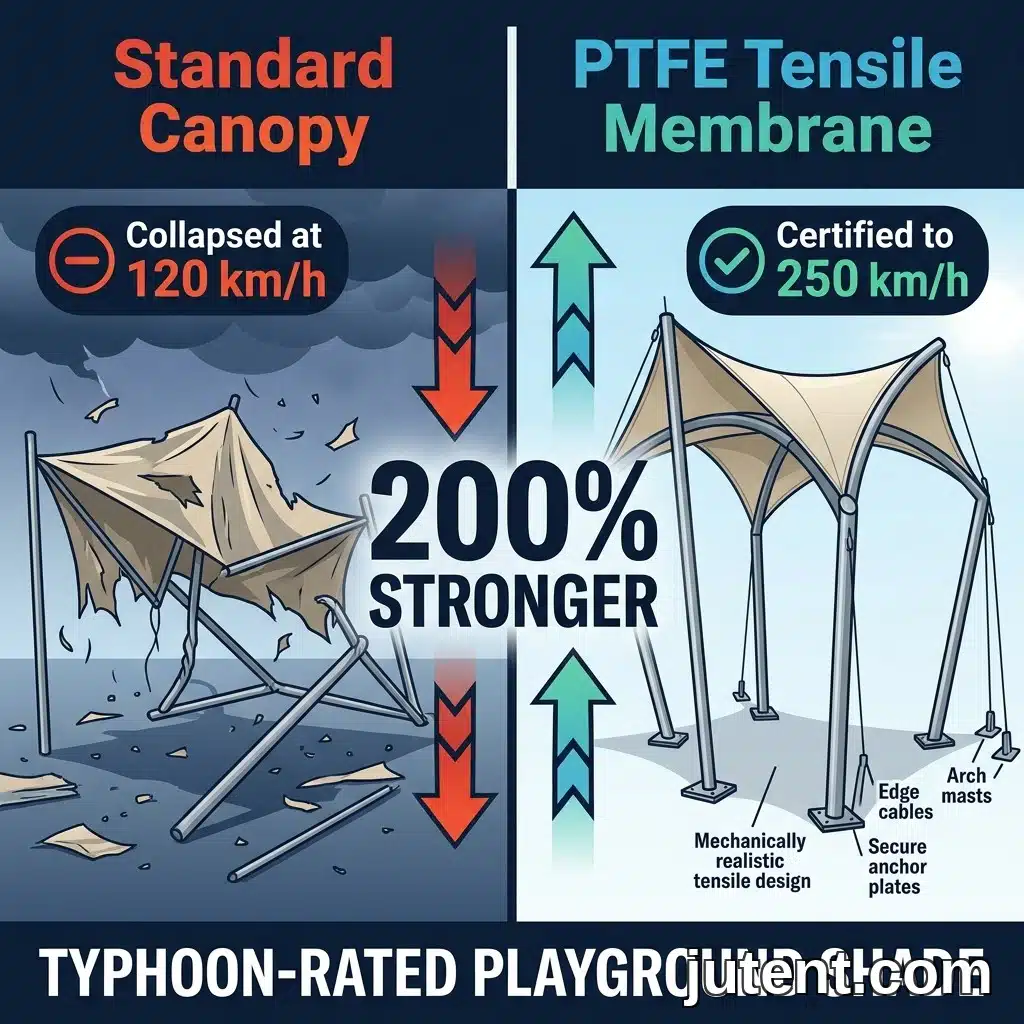

การตอบสนองความต้องการที่ 250 กม./ชม. ทำให้โครงสร้างท่อน้ำหนักเบามาตรฐานไม่สามารถใช้งานได้ เสาหลักต้องใช้เหล็กกล่องสี่เหลี่ยม (SHS) ขนาด 150×150×6 มม. หรือ 200×200×8 มม. ยึดด้วยแผ่นฐานแบบต่อเนื่องและฐานรากคอนกรีตเสริมเหล็กลึก ระบบปรับความตึงก็ต้องได้รับการอัปเกรดเช่นกัน สายเคเบิลรอบขอบต้องใช้สแตนเลสเกรดทะเล 316 (เส้นผ่านศูนย์กลาง 12 มม. ถึง 16 มม.) เพื่อป้องกันการกระพือของเมมเบรน ซึ่งเป็นสาเหตุหลักของความล้มเหลวของผ้าระหว่างพายุไต้ฝุ่น

การระบุร่มเงาสนามเด็กเล่นที่มีการดึงความตึงล่วงหน้าที่เพียงพอจะป้องกันไม่ให้ผ้าโบกกระแทกกับโครงเหล็ก ทำให้โครงสร้างสามารถอยู่รอดในฤดูฝนได้โดยไม่ต้องรื้อถอนฉุกเฉิน นอกจากนี้ รายละเอียดการเชื่อมต่อต้องใช้สลักเกลียวโครงสร้างแรงดึงสูง (เกรด 8.8 อย่างน้อย) เพื่อต้านทานแรงยกมหาศาลที่เกิดจากพื้นที่ผิวของหลังคา

การป้องกันรังสียูวีในสภาพอากาศเขตร้อน: ต้องใช้เมมเบรนเกรดใด

ระบุเมมเบรน PVDF ที่ 1050 กรัม/ตร.ม. สำหรับโครงสร้างร่มเงาสนามเด็กเล่นในเขตร้อน เมมเบรน PVC เกรดต่ำกว่า 650 กรัม/ตร.ม. จะเสื่อมสภาพอย่างรวดเร็วภายใต้สภาวะดัชนียูวี 11+ ที่คงที่ซึ่งพบได้ทั่วไปในกัวลาลัมเปอร์หรือมะนิลา ผ้าเบาเหล่านี้มักต้องเปลี่ยนใหม่ทั้งหมดภายในห้าถึงเจ็ดปีเนื่องจากการเคลื่อนตัวของพลาสติไซเซอร์ การเปลี่ยนสี และความเปราะ

ชั้นผิวฟลูออโรคาร์บอนของเมมเบรน PVDF 1050 กรัม/ตร.ม. สะท้อนรังสียูวีแทนที่จะดูดซับ ความต้านทานทางเคมีนี้รักษาความแข็งแรงดึงของวัสดุให้อยู่ในช่วง 10% ของข้อกำหนดเดิมแม้หลังจากสัมผัสกับสภาพแวดล้อมเขตร้อนอย่างต่อเนื่องเป็นเวลา 15 ปี สำหรับ school playground shade โครงการในมาเลเซีย ซึ่งเด็กๆ ต้องการการปกป้องจากแสงแดดสูงสุดในช่วงบ่ายที่แดดจัด เมมเบรนต้องมีค่า UPF 50+ ขึ้นไป โดยสามารถป้องกันรังสี UVA และ UVB ที่เป็นอันตรายได้อย่างน้อย 98%

การส่งผ่านแสงเป็นอีกปัจจัยสำคัญในการกำหนดคุณสมบัติ ผ้า PVDF สีขาวน้ำหนัก 1050g/ตร.ม. โดยทั่วไปจะให้การส่งผ่านแสง 10–13% ซึ่งให้ร่มเงาที่เย็นและหนาแน่น ช่วยให้อุปกรณ์สนามเด็กเล่นที่ทำจากโลหะและพลาสติกปลอดภัยต่อการสัมผัส ขณะเดียวกันก็ให้แสงธรรมชาติที่กระจายตัวเพียงพอเพื่อไม่จำเป็นต้องใช้แสงประดิษฐ์ในเวลากลางวัน สำหรับรายละเอียดเพิ่มเติมเกี่ยวกับเกณฑ์การเลือกเมมเบรน โปรดดูคู่มือโครงสร้างร่มเงาสนามเด็กเล่นของเรา การเลือกเกรดผ้าที่เหมาะสมตั้งแต่แรกเป็นวิธีที่มีประสิทธิภาพสูงสุดในการลดต้นทุนตลอดอายุการใช้งานของหลังคา

การออกแบบระบบระบายน้ำสำหรับสภาพแวดล้อมที่มีฝนตกชุก

หลังคาเรียบหรือหลังคาลาดต่ำจะไม่สามารถใช้งานได้ในเอเชียตะวันออกเฉียงใต้ ภูมิภาคนี้ประสบกับฝนมรสุมที่รุนแรง โดยมีอัตราฝนตกเกิน 50 มม. ต่อชั่วโมงในช่วงฤดูฝน หากโครงสร้างเมมเบรนมีความลาดชันไม่เพียงพอ น้ำจะขัง การขังน้ำจะยืดผ้า ทำให้เกิดรอยยุบถาวร และในที่สุดจะนำไปสู่การพังทลายของโครงสร้างภายใต้น้ำหนักที่กดทับมหาศาลของน้ำที่ขังอยู่

เพื่อป้องกันปัญหานี้ รูปทรงของเมมเบรนต้องมีความลาดชันขั้นต่ำ 15 ถึง 20 องศาทั่วทุกพื้นที่ผิว การออกแบบแบบไฮพาร์ (ไฮเพอร์โบลิกพาราโบลอยด์) หรือทรงกรวยมีประสิทธิภาพสูงสำหรับการใช้งานในสนามเด็กเล่น เนื่องจากพื้นผิวโค้งสองทิศทางจะนำน้ำไปยังจุดต่ำที่กำหนดไว้โดยธรรมชาติ ช่วยรักษาความตึงของเมมเบรนแม้ภายใต้ภาระฝนตกหนัก

ในช่วงจุดต่ำเหล่านี้ การระบายน้ำจะต้องได้รับการจัดการอย่างจริงจัง การปล่อยน้ำโดยตรงลงบนพื้นผิวสนามเด็กเล่นจะชะล้างวัสดุคลุมดินนิรภัยที่มีราคาแพง หรือทำให้พื้นผิวที่อ่อนนุ่มแบบยางเสื่อมสภาพลงเมื่อเวลาผ่านไป ดังนั้น ผู้รับเหมาควรระบุระบบรางน้ำแบบบูรณาการหรือเสาเหล็กกลวงที่ทำหน้าที่เป็นท่อน้ำทิ้งที่ซ่อนอยู่ เสาเส้นผ่านศูนย์กลาง 150 มม. สามารถระบายน้ำฝนจากหลังคาคลุมขนาด 100 ตร.ม. ลงสู่เครือข่ายระบายน้ำใต้ดินของพื้นที่ได้โดยตรง ทำให้พื้นที่เล่นแห้งและปลอดภัยทันทีหลังจากพายุผ่านไป แนวทางแบบบูรณาการนี้ยังป้องกันน้ำท่วมเฉพาะจุดรอบฐานรากของโครงสร้าง ซึ่งอาจบั่นทอนความมั่นคงของฐานรากเมื่อเวลาผ่านไป

การอนุมัติจากหน่วยงานท้องถิ่นในฟิลิปปินส์และมาเลเซีย

การขอใบอนุญาตก่อสร้างสำหรับโครงการหลังคาคลุมสนามเด็กเล่นในฟิลิปปินส์ต้องปฏิบัติตามประมวลกฎหมายอาคารแห่งชาติของฟิลิปปินส์ (NBCP) และ NSCP อย่างเคร่งครัด หน่วยงานปกครองส่วนท้องถิ่น (LGUs) จะปฏิเสธแผนงานที่ขาดการคำนวณโครงสร้างที่ประทับตรารับรอง ซึ่งพิสูจน์ว่าหลังคาคลุมสามารถรับน้ำหนักแผ่นดินไหวและลมในพื้นที่ได้ ความสูงของระยะปลอดโปร่งก็ถูกตรวจสอบอย่างเข้มงวดเช่นกัน โดยทั่วไปแล้ว หลังคาคลุมสนามเด็กเล่นสาธารณะต้องมีระยะปลอดโปร่งขั้นต่ำ 3.0 ถึง 3.5 เมตรที่ชายคาต่ำสุด เพื่อให้แน่ใจว่าสามารถใช้อุปกรณ์ปีนป่ายและชิงช้าได้อย่างปลอดภัยโดยไม่เสี่ยงต่อการชน

ในประเทศมาเลเซีย กระบวนการอนุมัติเกี่ยวข้องกับสภาเทศบาลท้องถิ่น (Majlis Perbandaran) การยื่นเอกสารต้องปฏิบัติตามข้อบังคับอาคาร Uniform Building By-Laws (UBBL) และมักต้องได้รับการรับรองจากวิศวกรวิชาชีพที่ขึ้นทะเบียน (PE) ความปลอดภัยจากอัคคีภัยเป็นข้อกังวลหลักสำหรับโครงการโรงเรียนและเทศบาล เมมเบรนต้องมีใบรับรองการทนไฟที่ได้รับการยอมรับ เช่น ระดับ Class 1 หรือ Class 0 ตามมาตรฐาน BS 476 เพื่อให้เป็นไปตามข้อกำหนดของกรมดับเพลิงและกู้ภัยแห่งมาเลเซีย (Bomba) การจัดเตรียมแบบวิศวกรรมสำเร็จรูป การคำนวณน้ำหนักบรรทุก และใบรับรองการทดสอบวัสดุในขั้นตอนการยื่นเอกสารครั้งแรกจะช่วยป้องกันความล่าช้าทางราชการที่อาจกินเวลาหลายเดือน และทำให้ตารางการติดตั้งเป็นไปตามแผน การทำงานกับซัพพลายเออร์ที่เข้าใจรหัสภูมิภาคเฉพาะเหล่านี้เป็นสิ่งสำคัญสำหรับการส่งมอบงานที่ราบรื่น

กรณีอ้างอิง: โครงการร่มสนามเด็กเล่นในเอเชียตะวันออกเฉียงใต้

จากโครงการกว่า 420 โครงการในกว่า 30 ประเทศ เราพบว่าการออกแบบจุดเชื่อมต่อล่วงหน้าช่วยประหยัดเวลาทำงานในไซต์งานของผู้รับเหมาได้หลายสัปดาห์ ในโครงการสนามเด็กเล่นของโรงเรียนแห่งหนึ่งในฟิลิปปินส์เมื่อเร็วๆ นี้ ผู้รับเหมาต้องการโครงสร้างร่มต่อเนื่องขนาด 400 ตร.ม. สำหรับพื้นที่เล่นอเนกประสงค์ โซนลมของไซต์งานกำหนดให้รับน้ำหนักออกแบบที่ 250 กม./ชม. ซึ่งกำหนดให้ใช้เสาหลักขนาดหนัก 200×200×8 มม. และฐานรากคอนกรีตขนาดใหญ่ลึก 1.5 ม.

เนื่องจากโรงเรียนเปิดดำเนินการอยู่ การเชื่อมและพ่นสีในไซต์งานจึงถูกห้ามโดยเด็ดขาดเนื่องจากข้อบังคับด้านความปลอดภัยและเสียงรบกวน เราจึงออกแบบโครงสร้างเหล็กทั้งหมดเป็นชุดประกอบแบบใช้สลักเกลียว ส่วนประกอบทั้งหมดถูกชุบสังกะสีแบบจุ่มร้อน เคลือบด้วยสีอีพ็อกซี่เกรดทะเลที่โรงงาน และจัดส่งแบบเจาะรูไว้ล่วงหน้า เมมเบรนถูกตัดไว้ล่วงหน้าและติดตั้งขอบแบบ keder เชื่อมเพื่อการสอดใส่รางอะลูมิเนียมอย่างรวดเร็ว

โดยการกำจัดการเชื่อมในสถานที่และจัดทำคู่มือการติดตั้งทีละขั้นตอนพร้อมชิ้นส่วนที่มีหมายเลขกำกับ ทีมงานผู้รับเหมาในพื้นที่สามารถติดตั้งโครงสร้างเหล็กหลักได้ภายในสามวัน และขึงเมมเบรน PVDF ขนาด 1050g/㎡ ได้ภายในสองวัน การคำนึงถึงข้อจำกัดเรื่องการไม่ใช้การเชื่อมตั้งแต่ขั้นตอนการออกแบบช่วยให้ผู้รับเหมารอดพ้นจากบทลงโทษที่รุนแรงเกี่ยวกับการรบกวนสถานที่และการส่งมอบที่ล่าช้า การวางแผนล่วงหน้าในระดับนี้เป็นสิ่งจำเป็นสำหรับโครงการโครงสร้างบังแดดในสนามเด็กเล่นเขตร้อน
