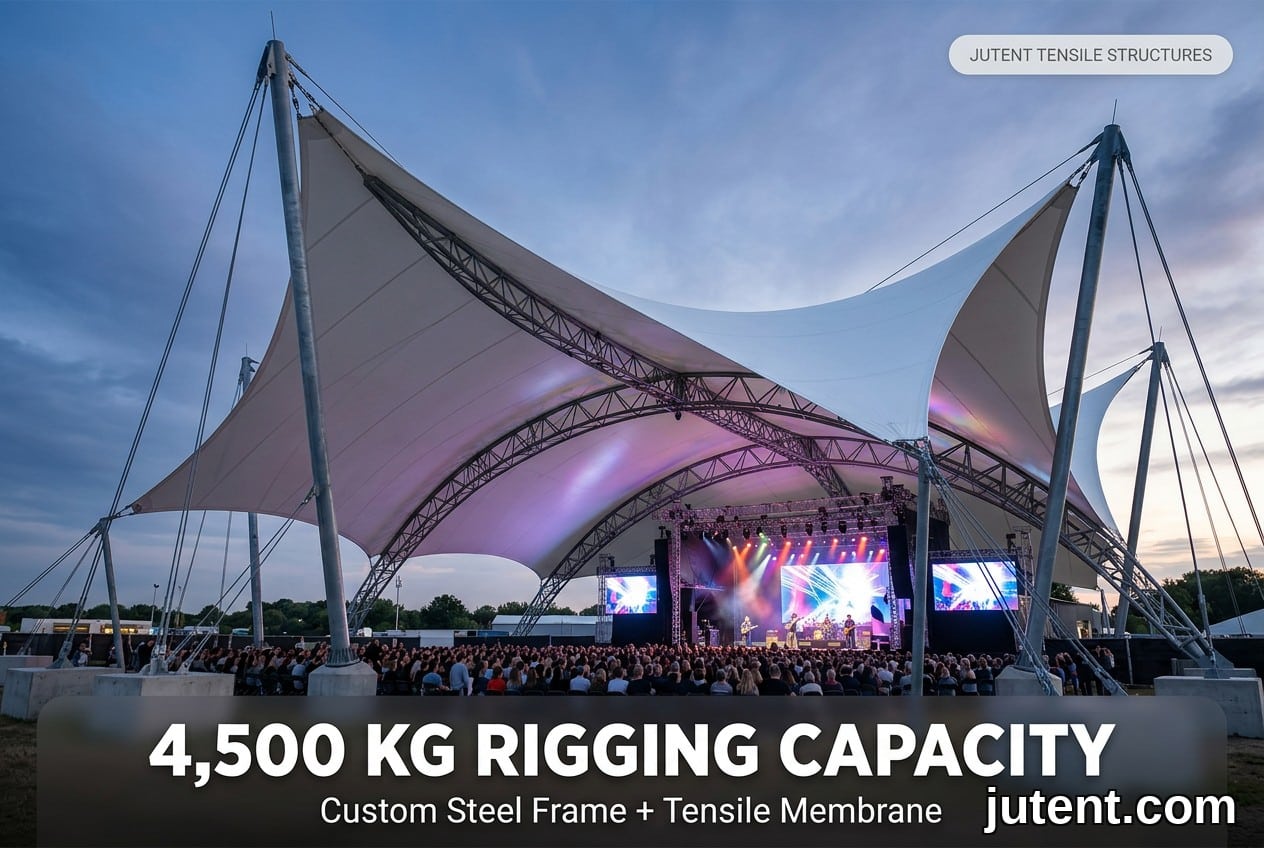

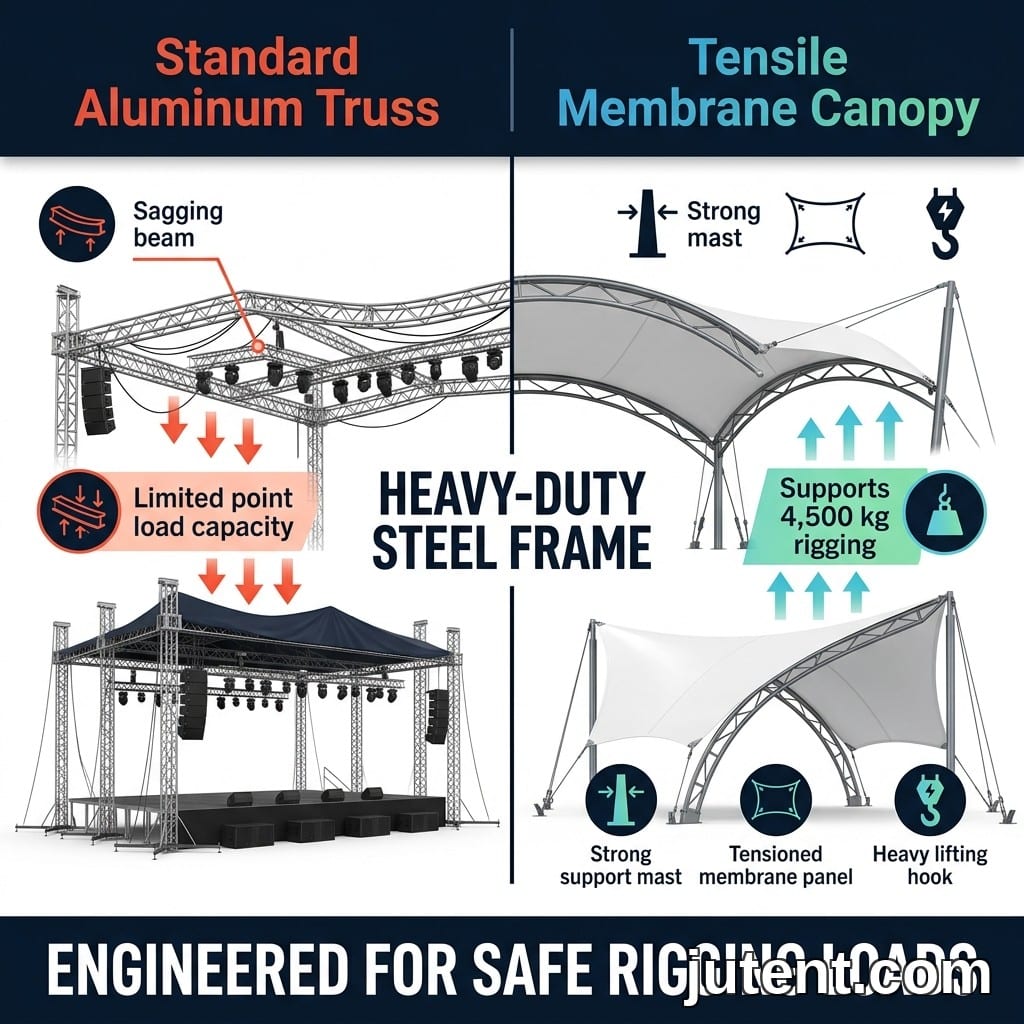

Một nhà phát triển địa điểm tổ chức sự kiện ngoài trời ven biển cần một mái che màng căng cho sân khấu hòa nhạc kích thước 25m × 15m, có khả năng chịu được 4.500 kg thiết bị chiếu sáng treo và âm thanh dàn line-array. Vị trí ven biển yêu cầu tải trọng gió thiết kế 250 km/h theo quy chuẩn xây dựng địa phương. Sự kết hợp giữa tải trọng điểm lớn và lực gió nâng cực đoan đã loại trừ các hệ thống giàn nhôm tiêu chuẩn và đẩy thông số kỹ thuật về phía một hệ thống được thiết kế tùy chỉnh kết cấu màng tensile với khung thép chính chịu lực nặng.
Một buổi hòa nhạc ngoài trời phải chịu được tải trọng treo cho hệ thống ánh sáng và âm thanh, chống chịu được gió mạnh, và đảm bảo tính chuyên nghiệp. Hướng dẫn này đề cập đến những gì các địa điểm tổ chức sự kiện và nhà thầu cần chỉ định cho các cấu trúc sân khấu hòa nhạc cố định và bán cố định, đảm bảo an toàn và hiệu suất trước khi dự án được đấu thầu.
Điều Gì Làm Nên Sự Khác Biệt Trong Kỹ Thuật Mái Che Sân Khấu Hòa Nhạc
Các cấu trúc che nắng tiêu chuẩn chỉ chịu trọng lượng bản thân và tải trọng môi trường. Một mái che kéo sân khấu hòa nhạc về cơ bản là khác biệt: nó hoạt động như một lưới chịu tải chính cho thiết bị của bên thứ ba. Kỹ thuật phải tính đến tải trọng điểm động từ các thiết bị chiếu sáng di chuyển, loa dàn line-array nặng, và tời điện, đồng thời duy trì sự ổn định kết cấu dưới tác động của gió nâng mạnh.
Chiều cao thông thủy quyết định hình học kết cấu và trọng lượng thép. Một sân khấu cộng đồng tiêu chuẩn yêu cầu chiều cao thông thủy từ 6m đến 8m, trong khi một lễ hội âm nhạc ngoài trời thường yêu cầu từ 10m đến 14m để chứa các giàn đèn phức tạp, giàn tự động và màn hình LED lớn. Khi chiều cao tăng lên, diện tích hứng gió mở rộng theo cấp số nhân, đòi hỏi các cấu kiện thép chính lớn hơn đáng kể. Ví dụ, một mái che cao 12m với nhịp 20m thường yêu cầu cột SHS (Thép hộp vuông) 350×350×10mm để kiểm soát độ võng ngang trong cơn bão.
Các nhà thầu chỉ định Mái Che Sân Khấu phải cung cấp trọng lượng và sự phân bố chính xác của thiết bị ngay từ giai đoạn đầu thiết kế. Việc trang bị thêm khả năng chịu tải treo cho một kết cấu căng đã hoàn thiện là bất khả thi về mặt kết cấu nếu không thêm các hệ thống giàn đỡ phụ từ mặt đất, điều này sẽ phá vỡ mục đích kiến trúc của mái che có nhịp rộng. Thép chính phải được thiết kế chi tiết với các điểm kết nối chịu tải tích hợp ngay từ đầu.
Thông Số Kỹ Thuật Tải Trọng Treo: Tải Trọng Bao Nhiêu Và Đặt Ở Đâu
Xác định tổng trọng lượng treo và tải trọng điểm cụ thể trước khi thiết kế kỹ thuật. Hệ thống giàn treo của buổi hòa nhạc ngoài trời chia tải trọng thành ba loại: âm thanh phía trước (dàn loa line array), giàn đèn chiếu sáng trên cao và màn hình video phía sau.
Các nhà hát ngoài trời quy mô vừa tại đô thị yêu cầu khả năng chịu tải treo tiêu chuẩn từ 3.000 kg đến 5.000 kg. Tải trọng này được phân bổ trên 10 đến 15 điểm chuyên dụng, mỗi điểm được thiết kế cho Tải trọng làm việc an toàn (SWL) từ 250 kg đến 500 kg. Các địa điểm thương mại quy mô lớn yêu cầu khả năng chịu tải lên đến 15.000 kg, đòi hỏi khung không gian chịu lực nặng hoặc kết cấu chính dạng giàn sâu thay vì khung cổng đơn giản.

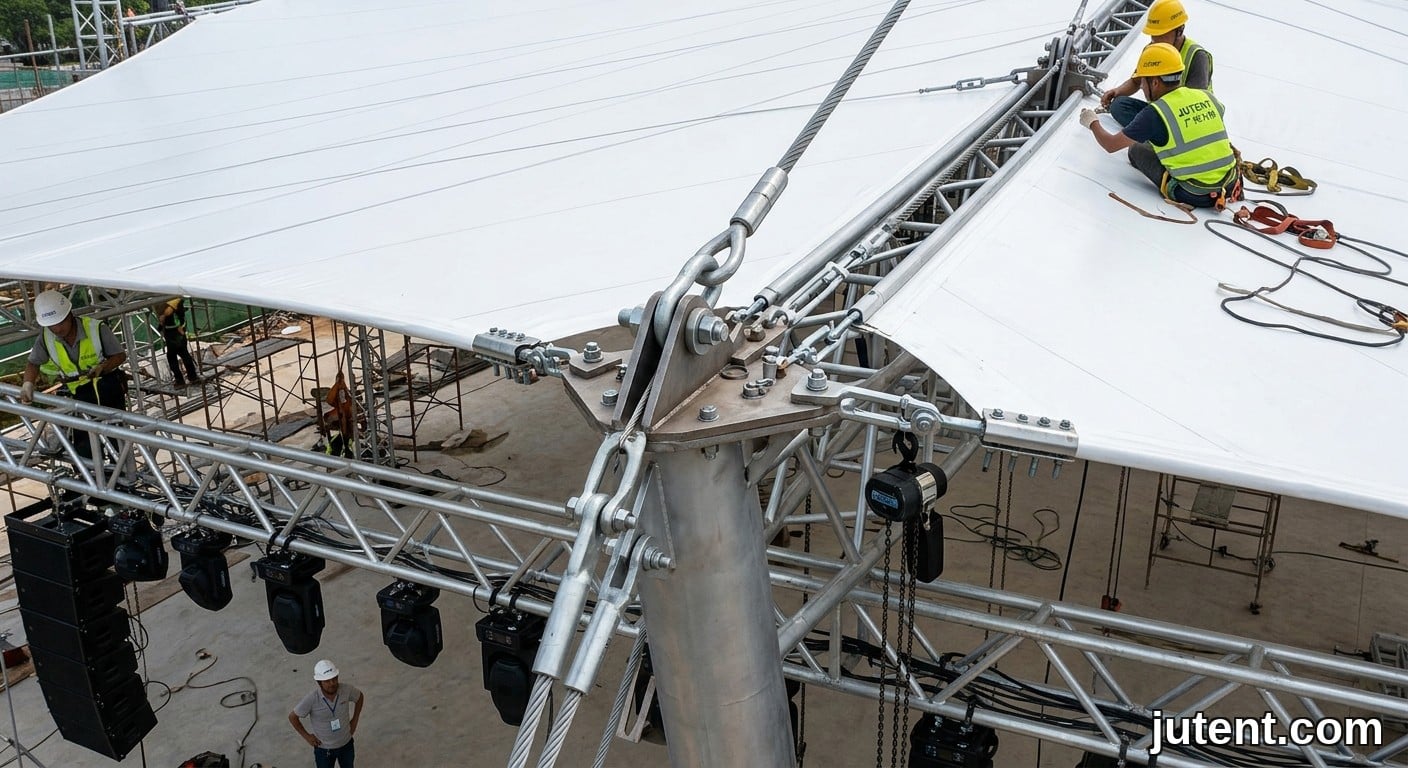

Trên 420 dự án tại hơn 30 quốc gia, lỗi thông số kỹ thuật phổ biến nhất là bỏ qua tải trọng động của pa lăng điện. Một tải trọng tĩnh 500 kg tạo ra lực lớn hơn khi động cơ xích khởi động hoặc dừng lại. Các kỹ sư áp dụng hệ số khuếch đại động—thường từ 1,2 đến 1,4—cho tất cả các điểm treo cơ giới. Các nhà thầu tham khảo ý kiến của một Outdoor Mái che sân khấu Hướng dẫn phải đảm bảo các điểm treo buộc được hàn trực tiếp vào kết cấu thép chính, tuyệt đối không hàn vào khung màng thứ cấp. Các điểm này sử dụng thép tấm có lỗ mắt dày từ 20mm đến 25mm, hàn thấu hoàn toàn và được kiểm tra bằng phương pháp kiểm tra hạt từ (MPI) trước khi mạ kẽm.
Hiệu suất gió: Mái che Sân khấu Hòa nhạc Cần Chịu đựng Điều gì
Tải trọng gió nâng là tải trọng môi trường chi phối đối với một công trình ngoài trời mái che sân khấu hòa nhạc. Thiết kế mặt tiền mở hoạt động như một bẫy gió, chuyển đổi các cơn gió mạnh theo chiều ngang thành lực hướng lên trên kết cấu mái và nền móng.
Tốc độ gió thiết kế quyết định thông số kỹ thuật của màng và kích thước móng. Các công trình tiêu chuẩn nội địa được thiết kế cho tốc độ gió cơ bản 160 km/h (45 m/s), trong khi các khu vực ven biển hoặc dễ bị bão yêu cầu 250 km/h (70 m/s) hoặc cao hơn. Để chống lại các lực này, màng căng yêu cầu ứng suất trước chính xác. Một loại màng tiêu chuẩn 1050g/m² màng PVDF
“`
